Rund taping Type CT



En strømtransformator (CT) med rund taping er en toroidformet strømsensor karakterisert ved sin sirkulære kjerne og jevnt viklede isolasjonstape, som tilbyr robust mekanisk beskyttelse og forbedret elektrisk isolasjon. Disse CT-ene er mye brukt for nøyaktig strømmåling og overvåking i ulike elektriske systemer.



Nøkkelfunksjoner:

1. Sirkulær kjernedesign

Konstruert med høy-silisiumstål eller nanokrystallinske kjerner for lave tap og høy magnetisk permeabilitet.

Ensartet toroidformet form sikrer balansert magnetisk fluksfordeling, noe som forbedrer nøyaktigheten.



2.Taping isolasjon

Flere lag med polyester, PVC eller kompositt tape er viklet tett rundt kjernen, noe som gir fuktmotstand, mekanisk holdbarhet og elektrisk isolasjon.

Egnet for tøffe miljøer (f.eks. fuktighet, støv, kjemisk eksponering).



3.Presisjonsvikling

Sekundærviklinger er maskin-viklet med jevn avstand for å minimere lekkasjefluks og sikre jevn ytelse.



4.Høy nøyaktighet

Oppfyller vanligvis klasse 0.5, 0.5S eller 0.2 nøyaktighetsstandarder for måling og måling.



5. Kompakt og lett

Ideell for plass{0}}installasjoner med begrenset plass (f.eks. bryterutstyr, distribusjonspaneler).



6. Fleksibel installasjon

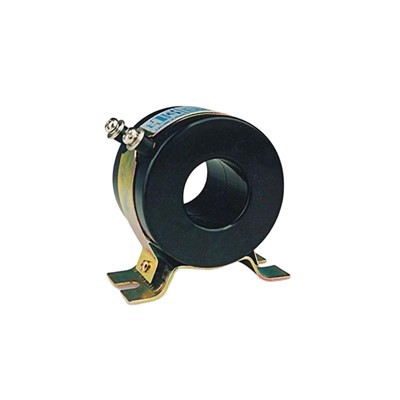

Tilgjengelig i design med solid- eller delt-kjerne; valgfrie monteringsføtter/braketter for enkel fiksering.



Vanlige applikasjoner:



Energimåle- og faktureringssystemer

Overvåking av strømkvalitet

Relébeskyttelse og kontrollkretser

Industriell automasjon (f.eks. motorstrømovervåking)

Fornybare energisystemer (nettintegrering av solenergi/vindpark)





Fordeler fremfor andre CT-er:

• Holdbarhet: Tapet isolasjon gir bedre motstand mot miljøpåkjenninger sammenlignet med bare eller harpiksbelagte kjerner-.
• Kostnadseffektivt-: Forenklet produksjonsprosess reduserer produksjonskostnadene.
• Tilpasningsevne: Kompatibel med forskjellige primærlederkonfigurasjoner (kabler, samleskinner).



Denne typen CT balanserer ytelse, pålitelighet og økonomi, noe som gjør den til et populært valg for bruksområder og industrielle applikasjoner der presisjon og lang levetid er avgjørende.

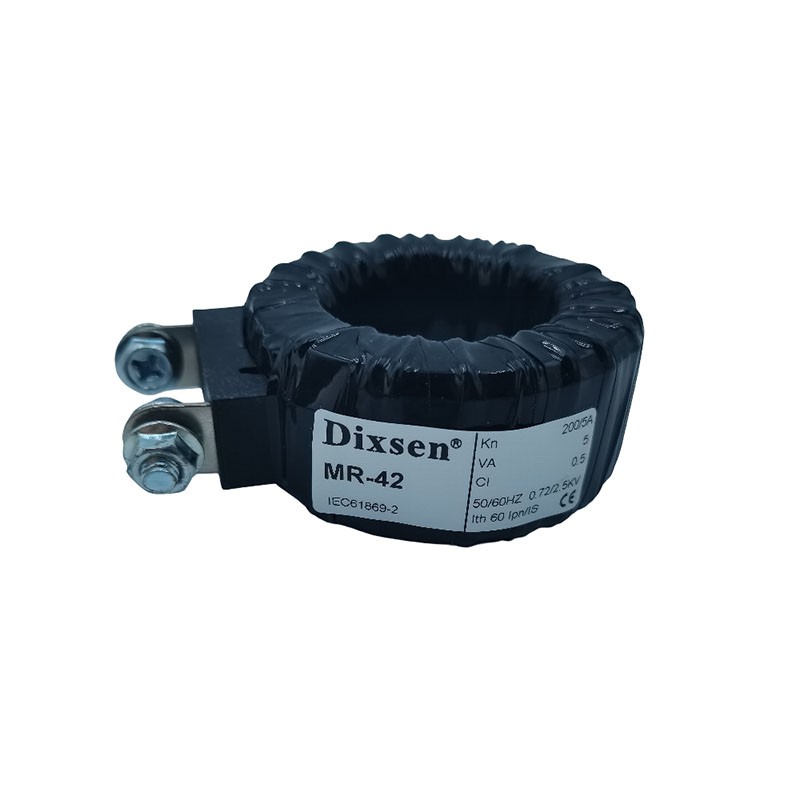

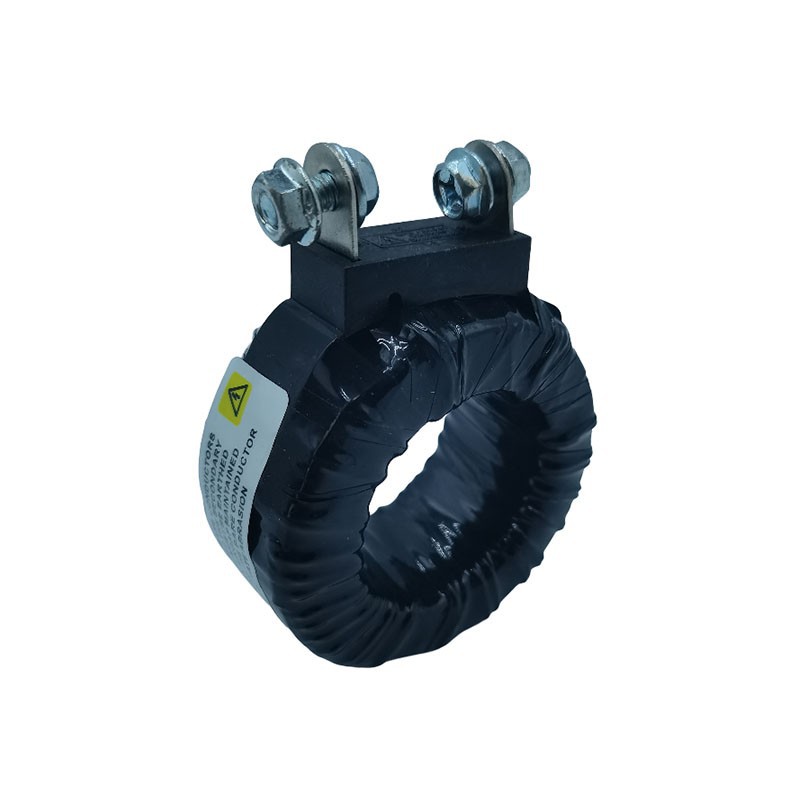

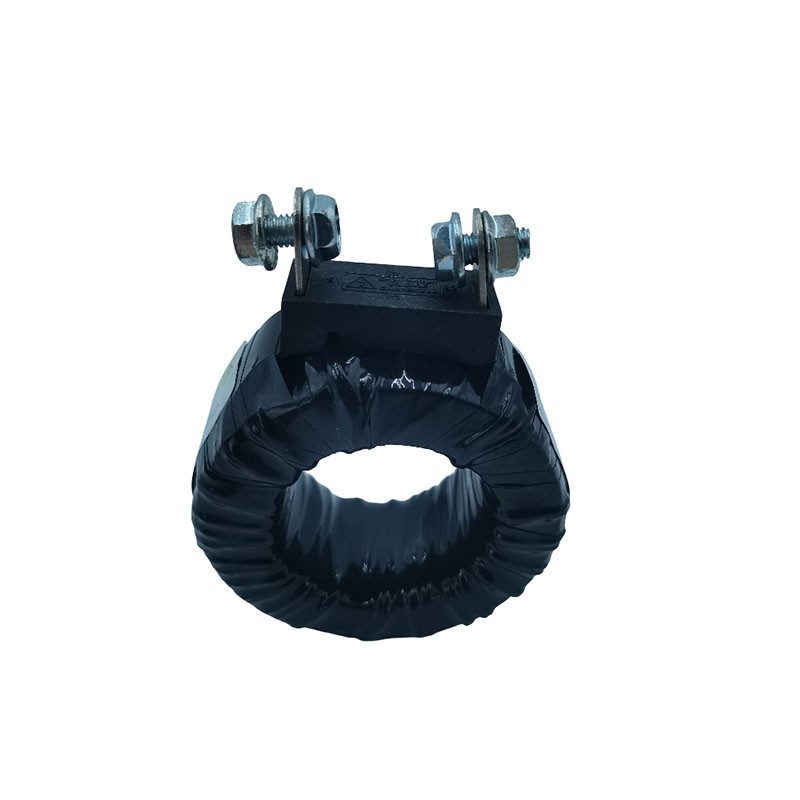

MR-42-serien med rund taping type CT representerer en linje med høy-presisjon, runde-tapeviklede strømtransformatorer konstruert for nøyaktige elektriske målingsapplikasjoner. Konstruert med høykvalitets silisiumjernkjerner som sikrer utmerkede magnetiske egenskaper, er hver kjerne fullstendig isolert og beskyttet i et polypropylenhus. Sekundærviklingen påføres ved hjelp av automatisert presisjonsviklingsutstyr, som garanterer konsistens og optimal elektrisk ytelse.



For å sikre holdbarhet i krevende miljøer, er transformatoren innkapslet i flere beskyttende lag av polyester og PVC, og danner en robust, fuktighetsbestandig-barriere som beskytter mot fuktighet, støv og kjemisk eksponering. Denne designen gjør MR-42 egnet for både innendørs og utendørs installasjoner.



Sertifisert for klasse 0.5-nøyaktighet, er dette produktet ideelt for bruk i energimåling, effektovervåking og kontrollsystemer der måleintegritet er kritisk. Serien er utviklet for å levere langsiktig-pålitelighet og forlenget levetid. For installasjonsfleksibilitet er valgfrie monteringsføtter tilgjengelig for å forenkle sikker montering i ulike konfigurasjoner.







Modell	Forhold (A)	Byrde (VA)
		Klasse:0,5	Klasse: 1,0
MR-42	100/5	1.5	2.5
MR-42	150/5	1.5	2.5
MR-42	200/5	2.5	5
MR-42	250/5	3.75	5
MR-42	300/5	3.75	5



Dimensjon (mm)
