Strømstrøm med høy nøyaktighet
Dixsen abo {{0}}} høy nøyaktighetsstrømtransformatorer konstruert for presisjon høystrøm måleapplikasjoner, representerer Dixsen abo -100 vår uavhengige innovasjon støttet av tre tiår med teknisk ekspertise. Viktige funksjoner inkluderer: gjennomsiktig navneskiltdeksel for enkel identifikasjon, blyforseglede hull som sikrer manipuleringssikker sikkerhet, to allsidige installasjonsalternativer, eksepsjonell 0,2-talls nøyaktighetsklasseytelse, bred måleområde håndtering 800A til 3000A primære strømmer. Denne transformatoren er spesielt egnet for kraftovervåkningssystemer, energiledelsesløsninger og industrielle applikasjoner som krever pålitelige målehøysmål.
Beskrivelse
Hva er en nåværende transformator?
En nåværende transformator (CT) er en enhet som konverterer høye primære strømmer til lavere, standardiserte sekundære strømmer for sikker og nøyaktig AC -måling. Det spiller en nøkkelrolle i kraftsystemer, måling og beskyttelsesapplikasjoner.
Hvordan en nåværende transformator fungerer:
Arbeidsprinsippet for en nåværende transformator (CT) er elektromagnetisk induksjon, lik den for en standardtransformator. Følgende er en enkel underavdeling:
Hvordan fungerer det:
Primær vikling - bærer en stor strøm fra kraftledningen (f.eks. 100A, 1000A).
Sekundær vikling - genererer en proporsjonalt lav strøm (vanligvis 5a eller 1a), brukt til måling eller beskyttelse av enheter.
Svingforhold (n₂/n₁) - definerer den proporsjonale faktoren mellom primærstrømmen og sekundærstrømmen.
Eksempel: 1000: 5 CT indikerer at 1000A primær- og sekundærtid → 5A ganger.
Viktige funksjoner i nåværende transformatorer:
1. Maturing: Må unngå kjernemetning under feilforhold (viktig for beskyttelse CTS).
2. Overstyr
- Definerer presisjon under spesifiserte forhold:
- Måling CTS (f.eks. 0. 2, 0. 5, 1. 0): Høy nøyaktighet for måling.
- Beskyttelse CTS (f.eks. 5P, 10P): Fokus på pålitelighet under feil.
3. Frekvensrespons
- Standard CT -er fungerer ved 50/60Hz, men spesialitets -CT -er støtter høyere frekvenser (f.eks. For harmoniske analyser).
4.Fase skiftkompensasjon
- Ideelt sett bør CTS ha minimal faseforskyvning mellom primære og sekundære strømmer (kritisk for effektmålinger).
Applikasjoner av nåværende transformatorer:
-Harmonic & Power Quality Analyse
-Railway & Traction Systems
-Laboratoriske og testing av applikasjoner
- Arc Flash Detection & Safety
Viktig sikkerhetsnotat:
La aldri en CT-sekundær åpen omslutning! Dette kan generere farlig høye spenninger, risikere skader på utstyret eller alvorlig elektrisk støt. Hold alltid sekundæravkortet når den ikke er i bruk.

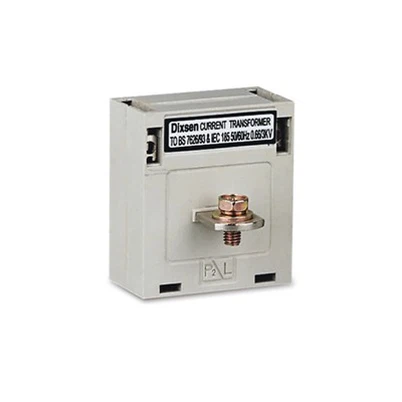

Dixsens høye nøyaktighetsstrømtransformatormodell ABO -100 - Uavhengig innovasjon med overlegen ytelse
Cuttinging Current Sensors-Den høye nøyaktighetsstrømtransformatormodellen ABO -100 eksemplifiserer Dixsens forpliktelse til måling, holdbarhet og fleksibel integrasjon med høy nøyaktighet.
Innovasjoner
1. Referanse-klasse nøyaktighet
Utviklet i full overensstemmelse med IEC 61869-2 og internasjonale normer.
Standardtilbud gir {{0}}. 5-klasse, med høye nøyaktighetsalternativer som når 0. 5s, 0. 2 og 0.2S spesifikasjoner.
2. Tilpasset konstruert konfigurasjon
Klart identifikasjonsvindu - Eliminerer demontering for raske, effektive inspeksjoner.
Regulatory Seal Fastener-oppfyller nyttestandarder med en manipuleringssikker tetningsmekanisme.
Fleksible installasjonsvalg - Panel- eller samleskinne -monteringsalternativer sikrer kompatibilitet med forskjellige applikasjoner.
3. FLEKSIBLE strømfølelsesløsning (800A til 3000A)
Passer for alt fra små kretsløp til store industrielle maskiner.
4. Rugged & Secure Design
Konstruert med høye lineære magnetiske materialer for effektivitet, beskyttet av en brannsikker (klasse V 0) kabinett for tøffe miljøer.
Hvorfor velge Dixsen 'S nåværende transformatorer modell abo -100
- Påvist kompetanse-Et tiår med FoU sikrer ytelse på toppnivå.
- Tilpassbare alternativer - Flere installasjonsmetoder og nøyaktighetskurs.
- Tampersikker design-Blyforseglingshull forbedrer anti-tyveriets overholdelse.
- Global Standards Compliance - oppfyller IEC og andre sertifiseringer.
Med Dixsens nåværende Transformers -modell ABO -100, får kundene en svært nøyaktig, sikker og tilpasningsdyktig løsning for moderne kraftmålingsbehov.
Parametere
|
Modell |
Forholdet (a) |
Byrde (VA) |
|
|
Klasse: 0. 5s |
Klasse: 0. 5 |
||
|
Abo -100 |
800/5 |
5 |
10 |
|
Abo -100 |
1000/5 |
5 |
10 |
|
Abo -100 |
1200/5 |
7.5 |
10 |
|
Abo -100 |
1500/5 |
7.5 |
10 |
|
Abo -100 |
1600/5 |
7.5 |
10 |
|
Abo -100 |
2000/5 |
10 |
10 |
|
Abo -100 |
2500/5 |
10 |
10 |
|
Abo -100 |
3000/5 |
10 |
10 |
Dimensjon (mm)
