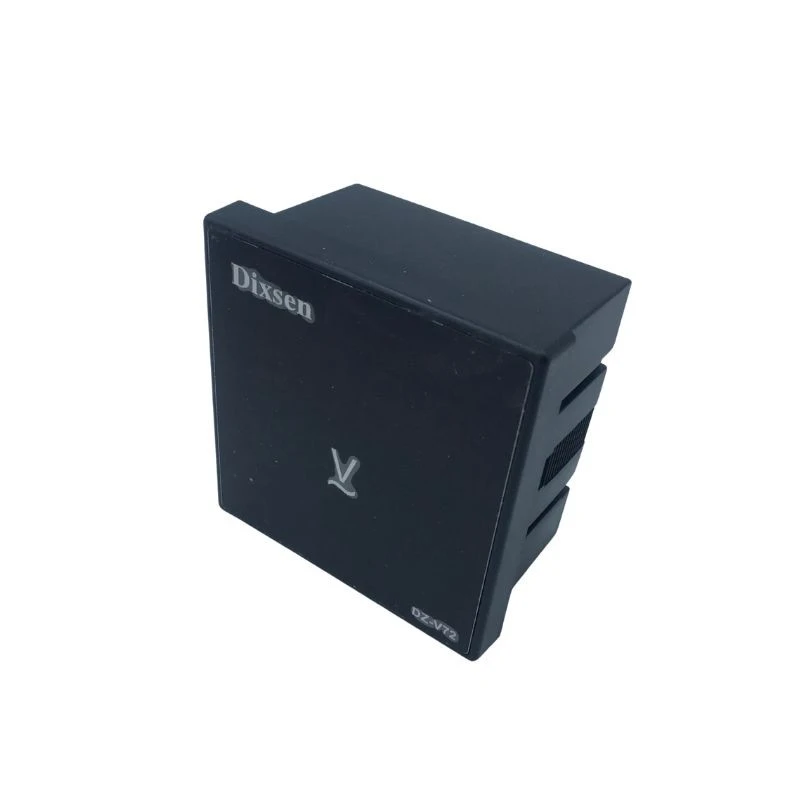

Panelmontert AC digital spenningsmåler
Panelmontert AC digital spenningsmåler er et kompakt instrument av industriell-kvalitet for nøyaktig AC-spenningsmåling i kontrollpaneler, sentralbord, strømfordelingsenheter og HVAC-systemer. Den er designet for direkte panelinstallasjon, og gir sanntids-feil-frie spenningsavlesninger – en direkte oppgradering fra analoge voltmetre.
Beskrivelse
Oversikt
Oppgrader spenningsovervåkingen med den panelmonterte digitale AC-spenningsmåleren – et presisjonsinstrument designet for permanent panelinstallasjon i industrielle kontrollpaneler, sentralbord, strømfordelingsenheter, generatorer og HVAC-systemer. Bygget til standard formfaktorer (48x48, 72x72, 96x96 mm), erstatter dette digitale voltmeteret direkte utdaterte analoge målere uten panelmodifisering.
Med sin lyssterke LED-skjerm, sann RMS-måling og programmerbart PT-forhold får du sanntids-feil-frie AC-spenningsavlesninger du kan stole på – selv på forvrengte bølgeformer fra VFD-er, invertere eller ikke-lineære belastninger.
Hvorfor bytte fra analog til panelmontert digital AC-spenningsmåler?
|
Trekk |
Analog voltmeter |
Digitalt panelvoltmeter |
|
Parallax-lesefeil |
Ja |
Ingen – direkte digital avlesning |
|
Lite-lys/mørkt panelsynlighet |
Dårlig (trenger ekstern belysning) |
Selvlysende- LED-skjerm |
|
PT-forholdsskalering |
Fast / krever ekstern skalering |
Programmerbar fra frontpanelet |
|
Advarsel om overbelastning |
Ingen |
Visuelt blinkende alarm |
|
Målenøyaktighet |
Klasse 1,5–2,5 |
Klasse 0,5 (±0,5 %) |
|
Bølgeformforvrengning (harmoniske, VFD-er) |
Unøyaktig |
Ekte RMS – nøyaktig |
|
Sanntidsoppdatering.- |
Mekaniske dempingsforsinkelser |
Digital sampling – øyeblikkelig |
Nøkkelfunksjoner
- Standard panelmonteringsformfaktorer – tilgjengelig i 48x48mm, 72x72mm og 96x96mm for å passe eksisterende utskjæringer (45x45mm, 68x68mm, 92x92mm)
- Stor, lyssterk LED-skjerm – høy-røde sifre (0,56" eller 0,8") lesbare fra hele kontrollrommet
- Ekte RMS-måling – Nøyaktige AC-spenningsavlesninger selv på ikke-sinusformede bølgeformer forårsaket av VFD-er, likerettere, bytte av strømforsyninger eller harmonisk forvrengning
- Bredt område for direkte inngang – Mål AC-spenning fra 50V til 500V direkte – ingen ekstern PT nødvendig for de fleste lavspentpaneler-
- Programmerbar PT-forhold (VT-forhold) – felt-justerbar fra 1 til 9999 for høyspentsystemer (f.eks. 11kV, 33kV) ved bruk av eksterne potensielle transformatorer
- Allsidig hjelpestrøm – Bredt-område AC/DC 85~265V strømforsyning – trykk direkte fra panelets kontrollspenning uten ekstra omformere
- Overbelastningsalarm – Displayet blinker når spenningen overstiger brukerens-innstilte terskel
- Fasekonfigurerbar – Brukes for en-fase eller hvilken som helst fase i et tre-fasesystem (skjermen viser L-N eller L-L spenning som kablet)
- Slitesterk konstruksjon – Flammehemmende-hus, IP50 frontpanelbeskyttelse, bredt driftstemperaturområde (-10 grader til +55 grader)
Tekniske spesifikasjoner
|
Parameter |
Spesifikasjon |
|
Visningstype |
4-sifret, 0,56" (14 mm) eller 0,8" (20 mm) rød LED |
|
Direkte inngangsområde |
AC 50 ~ 500V (L-N eller L-L) |
|
Utvidet rekkevidde |
Via ekstern PT (programmerbart forhold 1–9999) |
|
Målenøyaktighet |
±0,5 % av lesing ±2 sifre |
|
Ekte RMS-respons |
Ja (opptil 3. harmonisk) |
|
Sampling rate |
2 oppdateringer per sekund |
|
Frekvensområde |
45–65 Hz |
|
Hjelpekraft |
AC/DC 85~265V, 50/60Hz,<3VA |
|
Driftstemperatur |
-10 grader til +55 grader |
|
Lagringstemperatur |
-20 grader til +70 grader |
|
Dimensjoner for panelutskjæring |
45x45 mm (48x48 hus) |
|
68x68 mm (72x72 hus) |
|
|
92x92 mm (96x96 hus) |
|
|
Totale dimensjoner |
Varierer etter modell |
|
Frontpanelbeskyttelse |
IP50 |
Søknader
- Power Distribution Panels (PDP) – Overvåk innkommende spenning og strømskinnespenning
- Motorkontrollsentre (MCC) – Bekreft tilstedeværelse av kontrollspenning
- Generator- og ATS-paneler – Overvåk generatorens utgang og strømforsyningsspenning
- HVAC-kontrollpaneler – Kontroller forsyningsspenningene for kjøleren, aggregatet og kompressoren
- Industrielle maskinkontrollpaneler – Sann-spenningsstatus for operatørsikkerhet
- Panelretrofits – Direkte utskifting av analoge AC voltmetre
- Høyspentsystemer – Bruk med PT-er for 11kV, 22kV, 33kV overvåking
