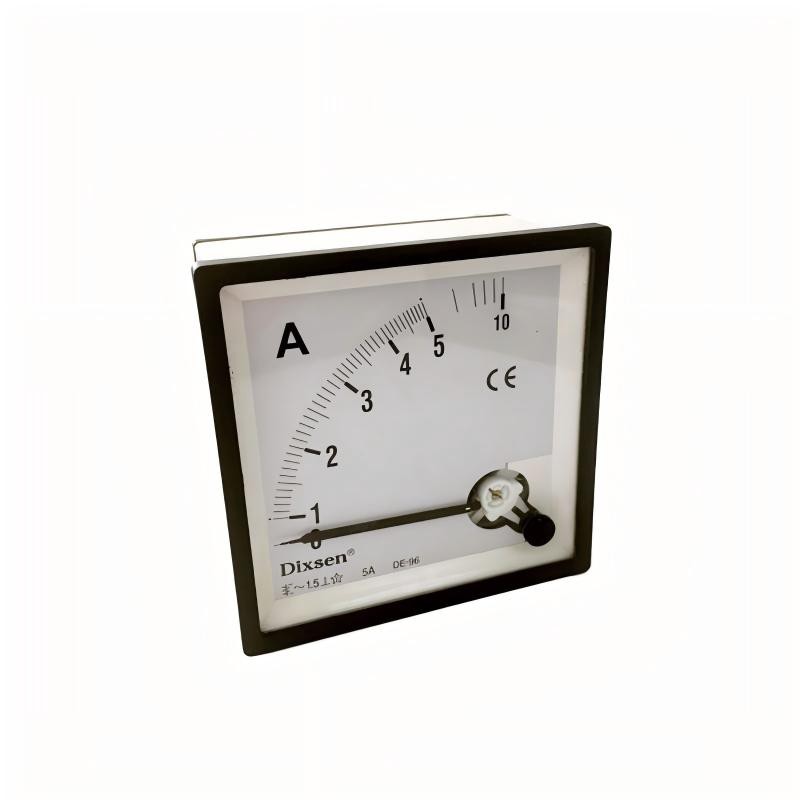

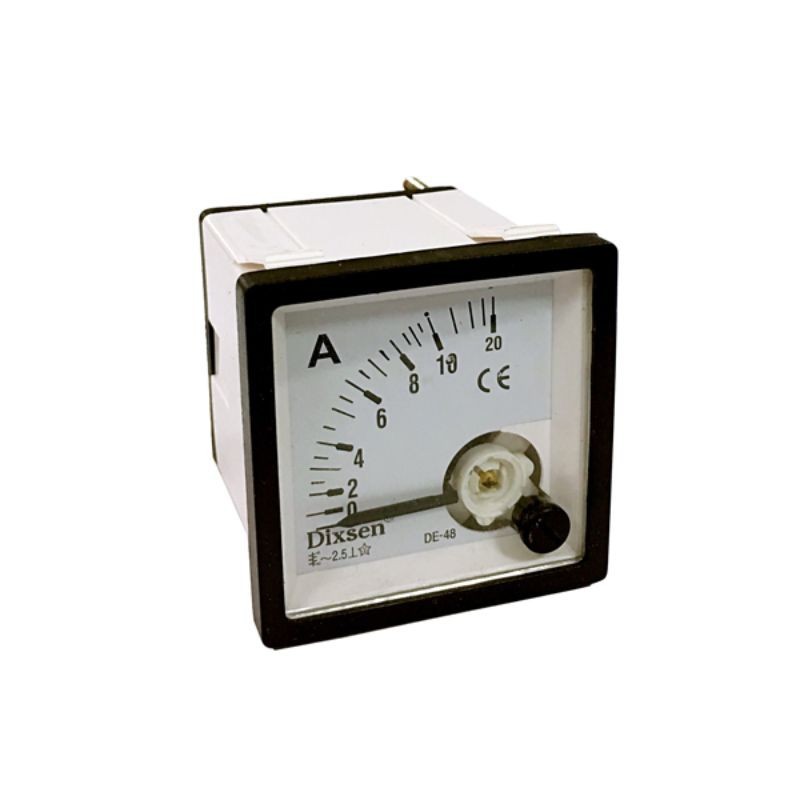

Direkte inngang AC amperemeter

Et AC-amperemeter med direkte inngang er et elektrisk måleinstrument designet for å måle størrelsen på vekselstrømmen (AC) som strømmer gjennom en krets ved å være koblet i serie direkte innenfor kretsbanen. I motsetning til klemmemålere som måler strøm indirekte gjennom magnetiske felt, krever dette amperemeteret fysisk avbrudd av lederen for å integrere måleren i kretsen.

Nøkkelegenskaper:

• Seriekobling: Det grunnleggende operasjonsprinsippet. Amperemeterets interne sensorelement utgjør en del av strømbanen, noe som betyr at all strøm som skal måles går direkte gjennom instrumentet.
• AC-måling: Spesielt kalibrert for å måle vekselstrøm, typisk ved strømfrekvenser (f.eks. 50/60 Hz). Dens interne mekanisme (enten det er elektromekanisk eller elektronisk) reagerer på RMS-verdien (Root Mean Square) til AC-bølgeformen, som representerer den ekvivalente varmeeffekten til en likestrøm.
• Lav intern impedans: Designet for å ha svært lav intern motstand (impedans) for å minimere spenningsfallet over måleren og dermed forhindre betydelig endring av kretsens normale drift.
• Direkte avlesning: Den målte strømverdien vises på en analog skala (f.eks. bevegelig jern eller elektrodynamometerbevegelse) eller et digitalt display, vanligvis i ampere (A) eller milliampere (mA).

Primære applikasjoner:

• Fast panelmontering: Installert på kontrollpaneler, sentralbord og elektriske skap for kontinuerlig overvåking av linjestrømmer i industrimaskineri, kraftdistribusjonssystemer eller HVAC-utstyr.
• Laboratorie og testing: Brukes i benkeoppsett for presis strømmåling under kretsutvikling eller feilsøking.
• Integrert del av utstyret: Innebygd i større instrumenter som strømforsyninger, motorkontrollere eller energimålere for å gi lokal strømindikasjon.

Viktige sikkerhetshensyn:

• Kretsavbrudd påkrevd: Installasjon eller tilkobling innebærer alltid å bryte kretsen, noe som må gjøres med strømmen AV for å forhindre lysbue og elektrisk støt.
• Strømstyrke: Overskrid aldri den maksimale strømstyrken til amperemeteret. Å gjøre det kan føre til overoppheting, ødeleggelse av den interne shunten eller bevegelsen, og utgjøre alvorlig brann- og sikkerhetsfare.
• Spenningsisolering: Instrumentets terminaler og kabinett gir begrenset isolasjon. Den er først og fremst beregnet for seriestrømmåling og er ikke designet for å tåle full linjespenning over terminalene. Riktig installasjon med respekt for spenningsklassifiseringer er avgjørende.

Oppsummert er et AC-amperemeter med direkte inngang et grunnleggende verktøy for-seriemåling av vekselstrøm, verdsatt for sin enkelhet og tilnærming til direktemåling, men som krever nøye installasjon med respekt for elektriske sikkerhetsprotokoller.

Parametere

Dimensjon (mm)
