Ringstrømtransformatorer





En Ring Core CT er en type instrumenttransformator designet for å måle vekselstrøm (AC) i en høy-strømkrets ved å produsere en redusert, proporsjonal strøm i sekundærviklingen, som er isolert fra primærkretsen. Dens definerende funksjon er en ringformet (smultringformet-) kjerne laget av et ferromagnetisk materiale.



Denne designen er allestedsnærværende i elektriske måle-, beskyttelses- og overvåkingssystemer på grunn av dens nøyaktighet, kompakthet og sikkerhet.



1. Bygging

Ringstrømtransformatorene er bygget av tre hovedkomponenter:



A. Kjernen:

Form: Toroidal (ring-formet). Dette er en kontinuerlig sløyfe uten luftspalter.

Materiale: Laget av materialer med høy-permeabilitet som korn-orientert silisiumstål, nikkel-jern (Mu-metall eller Permalloy) eller amorfe metaller.



Materialets betydning: Høy permeabilitet betyr at kjernen lett magnetiseres, og krever svært lite magnetiseringsstrøm. Dette er avgjørende for høy nøyaktighet, spesielt ved lave strømmer. Fraværet av et luftgap minimerer magnetisk flukslekkasje og tap.



B. Sekundærviklingen:

Plassering: Sekundærviklingen er jevnt viklet rundt hele omkretsen av toroidkjernen.

Egenskaper: Den består av et stort antall vindinger av finisolert kobbertråd. Antall omdreininger (N_s) er en nøkkelfaktor i transformatorens forhold.



C. Hoveddirigenten:

Dette er lederen som fører strømmen (I_p) som skal måles.

I en "window-type" eller "through-type" ringkjerne CT, føres primærlederen ganske enkelt gjennom midten av ringen. Den fungerer som en enkelt-sving primær (N_p=1).

Noen ringkjerner kan ha en integrert, innebygd -primærvikling med flere omdreininger for svært lave strømmålinger.



2. Arbeidsprinsipp

Operasjonen er basert på det grunnleggende prinsippet om elektromagnetisk induksjon og Ampères lov.



Trinn-for-Trinn-prosess:



Primærstrøm: AC-strømmen (I_p) som flyter i primærlederen skaper et konstant skiftende magnetfelt rundt den, proporsjonalt med strømmen.



Konsentrasjon av fluks: Den toroidale kjernen med høy-permeabilitet fungerer som en lukket bane, og konsentrerer og leder nesten all denne magnetiske fluksen (Φ) rundt sløyfen.



Induksjon i sekundær: Denne skiftende magnetiske fluksen, knyttet til sekundærviklingen, induserer en elektromotorisk kraft (EMF) i den i henhold til Faradays lov om induksjon.



Sekundærstrøm: Hvis sekundærviklingen er koblet til en lukket krets (f.eks. et amperemeter eller et relé), forårsaker denne induserte EMF en proporsjonal sekundærstrøm (I_s) til å flyte.



Ampere-svingbalanse: Kjernen er utformet slik at den magnetomotoriske kraften (MMF) produsert av primærstrømmen er nesten perfekt motvirket av MMF produsert av sekundærstrømmen. Dette er "strømtransformator"-handlingen. Forholdet er gitt av:



I_p × N_p ≈ I_s × N_s



Hvor:

I_p=Primærstrøm



N_p=Antall primære svinger (vanligvis 1)



I_s=Sekundærstrøm (vanligvis 5A eller 1A)



N_s=Antall sekundære svinger



Turns Ratio: CT Ratio er definert som N_s : N_p. For eksempel, hvis en CT har 1000 sekundære vindinger og primærlederen er en enkelt omdreining (passerer gjennom vinduet), er forholdet 1000:1. Dette betyr at en 1000A primærstrøm vil indusere en 1A sekundærstrøm.



3. Vanlige applikasjoner

Ring Core CT-er er arbeidshestene til elektriske kraftsystemer:

• Energimåling: I bruks- og industrikWh-målere for nøyaktig fakturering.
• Beskyttende relé: Gir et nedskalert-strømsignal til beskyttelsesreleer for overstrøm-, differensial- og jordfeilbeskyttelse.
• Systemovervåking: I panelmålere, dataloggere og SCADA-systemer for å overvåke strøm i ulike deler av nettverket.
• Strømkvalitetsanalyse: Brukes med analysatorer for å måle harmoniske strømmer og strømflyt.



Oppsummert er ringkjerne-CT en elegant og svært effektiv enhet hvis gapfrie, toroidformede design er grunnleggende for å oppnå den høye nøyaktigheten, effektiviteten og påliteligheten som kreves for moderne elektrisk måling og beskyttelse.

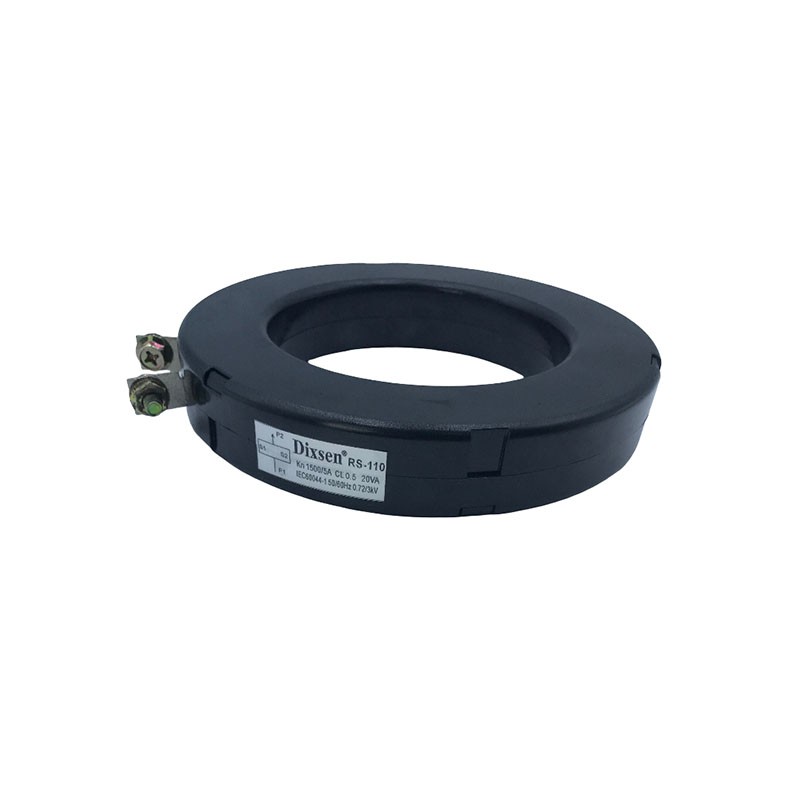

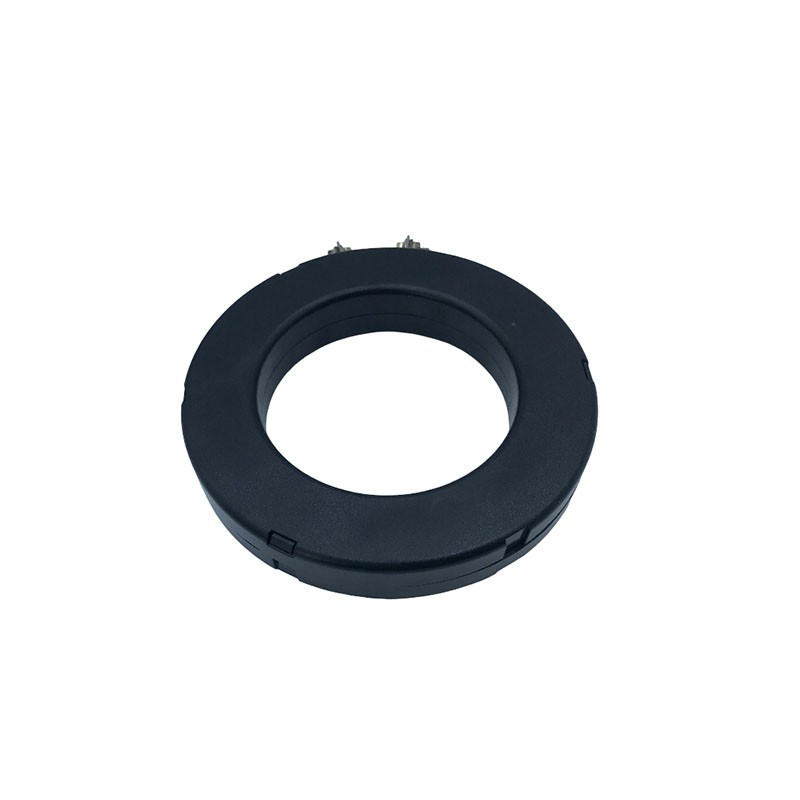

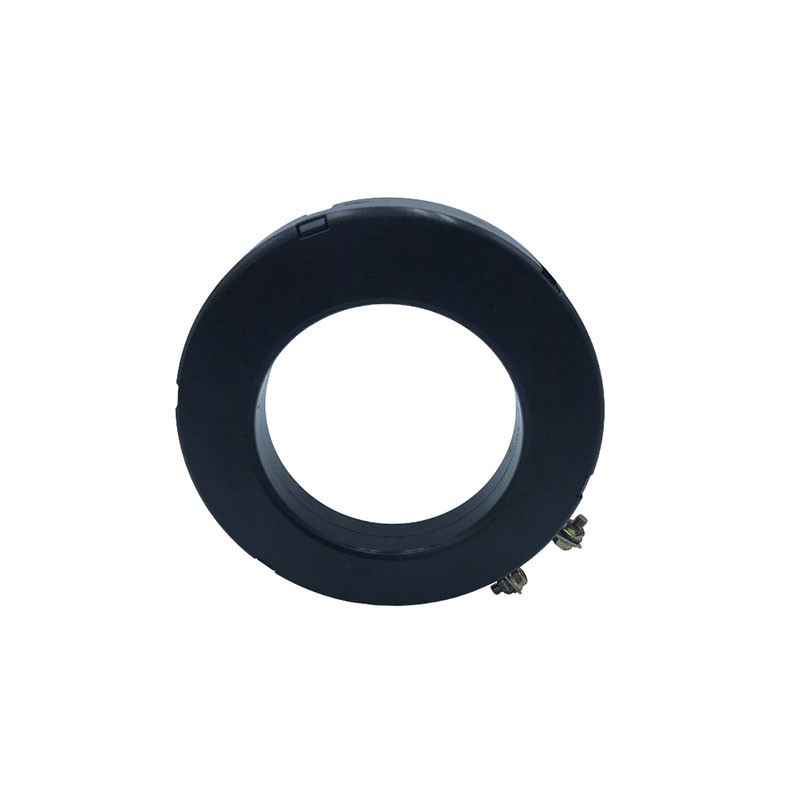

RS-110-seriens ringstrømtransformatorer representerer toppen av kraftig-, ring-type strømtransformatordesign, konstruert for kritisk høy-strømmåling og beskyttelse i lav-kraftsystemer. Med et omfattende primærstrømområde på 1500A til 3200A, er det den ideelle løsningen for hovedinntakspunkter,-storskala industrikomplekser, sikkerhetskopiering av datasenterstrøm og infrastrukturprosjekter der nøyaktighet, pålitelighet og sikkerhet ikke kan diskuteres. Dens robuste konstruksjon er bygget for å tåle de mest krevende elektriske og miljømessige forhold.



Utviklede nøkkelfunksjoner og fordeler



1. Høy-Skrue-type sekundære terminaler for ultimat pålitelighet



Kompromissløs tilkoblingsintegritet: Dette er ikke standardskruer; de er-høytrykks-, korrosjonsbestandige-terminaler konstruert for å lage en gass-tett, kald-sveis-lignende forbindelse. Denne utformingen er avgjørende for å opprettholde mikro-ohm-nivåkontaktmotstand, eliminere signaldrift og sikre levetidsnøyaktighet for inntektsmåling og høy-beskyttelsessignalering.



Uanstrengt installasjon i trange rom: Terminaldesignen, som ofte inkluderer en dobbel-klemmemekanisme, muliggjør sikre tilkoblinger med kabler med store-måler ved bruk av standardverktøy. Dette er spesielt designet for å forenkle kabling i tettpakkede panelplater, og sparer verdifull tid og arbeid samtidig som den garanterer en perfekt tilkobling hver gang.



Maksimal operatørsikkerhet: Terminalrommet er en fullstendig isolert, -berøringssikker enhet med omfattende intern skjerming. Dette sikrer fullstendig isolasjon fra primærkretsen og forhindrer utilsiktet kontakt, ved å følge de strengeste personellsikkerhetsprotokollene under levende vedlikehold.



2. Omfattende høy-primærstrømområde med høy kapasitet (1500A til 3200A)



For kritisk kraftovervåking: Dette omfattende utvalget er skreddersydd for hjertet av det elektriske distribusjonssystemet. Den er perfekt egnet for overvåking av hovedinntakere, buss-koblingskretser, store generatorsett og tunge industrielle prosesser som elektro-kjemiske operasjoner eller store motordrev.



Avansert toroidal kjerne for topp ytelse: Kjernen er omhyggelig viklet av høykvalitets, korn-orientert silisiumstål eller til og med nanokrystallinsk materiale for de mest krevende nøyaktighetsklassene. Dette resulterer i en eksepsjonelt lav spenningsstrøm, som gir overlegen linearitet, minimal fasefeil og uovertruffen nøyaktighet fra lav-belastningsforhold hele veien til full-merkestrøm og utover.



Konstruert for store ledere: Den store vindusdiameteren er spesifikt beregnet for å imøtekomme de betydelige samleskinnene eller flere parallelle kabler som kreves for disse ekstreme strømnivåene, noe som muliggjør enkel installasjon uten at det går på bekostning av lederintegriteten.



3. Helt lukket, V0-klassifisert selvslukkende hus for maksimal beskyttelse



Et ugjennomtrengelig miljøskjold: Den "helt lukkede" konstruksjonen betyr en høy-innkapslingsprosess uten tomrom-. Dette skaper en hermetisk forsegling som fungerer som en ugjennomtrengelig barriere mot de tøffeste forholdene, inkludert:



Høy luftfuktighet og kondens: Forhindrer enhver risiko for intern sporing eller isolasjonsfeil.



Etsende industriatmosfære: Motstår kjemisk nedbrytning fra syrer, alkalier og salter.



Mekanisk støt og vibrasjon: Den solide innkapslingen låser alle interne komponenter permanent på plass, og sikrer at ytelsen ikke påvirkes av ytre krefter.



Den høyeste standarden for brannsikkerhet: Husmaterialet overholder ikke bare, men overgår kravene UL 94 V-0.



Aktiv brannbekjempelse: Den vil ikke antennes eller bidra til brannspredning,-slukker selv øyeblikkelig for å inneholde feil og beskytte elektriske eiendeler for flere-millioner dollar.



Zero Flaming Drip Formulering: Materialet er spesielt sammensatt for å forkulle uten å produsere flammende dråper, en kritisk funksjon for vertikal installasjon i bryterutstyr og forhindrer kaskadefeil.



Sammendrag

RS-110-serien Heavy-Duty ringstrømtransformator er det ultimate valget for ingeniører som ikke kan kompromisse. Den leverer absolutt tilkoblingspålitelighet, standard-innstillingsnøyaktighet i høy-strømdomenet og uovertruffen sikkerhet og lang levetid gjennom sin festnings-lignende, brannhemmende design. Det er mer enn en komponent; det er en kritisk investering i motstandskraften og nøyaktigheten til kjernekraftinfrastrukturen din.





Parametere





Modell	Forhold (A)	Byrde (VA)
		Klasse:0,5	Klasse: 1,0
RS-110	1500/5	20	25
RS-110	2000/5	20	25
RS-110	2500/5	20	30
RS-110	3000/5	30	30
RS-110	3200/5	30	30

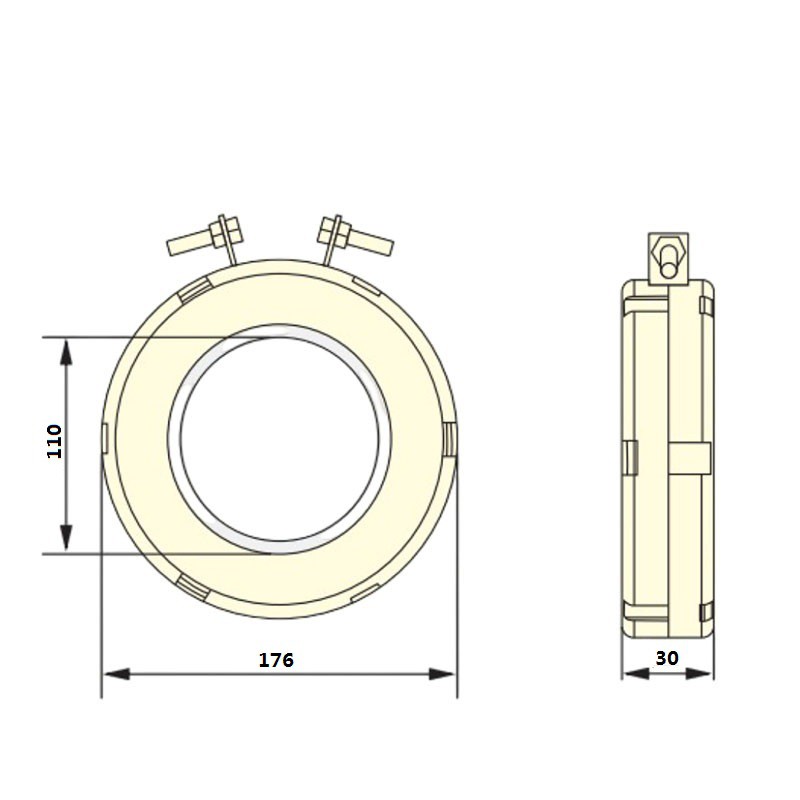

Dimensjon (mm)
