3-fase LV-strømtransformator

Tre-strømtransformatorer i formstøpt hus er integrerte elektriske enheter designet for tre-vekselstrømsystemer. De kombinerer tre individuelle strømtransformatorkjerner (CT) i et enkelt, kompakt hus laget av støpt isolasjonsmateriale (typisk epoksyharpiks).

Hovedkomponenter forklart:

Hvorfor dette designet?

• Plass-sparende: Erstatter tre separate CT-er med én kompakt blokk.
• Installasjonseffektivitet: Monteres rett ved siden av en trefasebryter (f.eks. MCCB), noe som reduserer ledningstiden og kompleksiteten.
• Miljømessig holdbarhet: Det forseglede, støpte dekselet tilbyr IP-beskyttet beskyttelse (f.eks. IP20, IP54) som passer for tøffe elektriske miljøer.
• Pålitelighet: Epoksy-innkapsling forhindrer fuktinntrengning, korrosjon og vibrasjonsskader, og sikrer langsiktig-stabilitet.

Typisk applikasjonskontekst

Disse transformatorene er vanligvis installert i lavspenningsbryteranlegg, distribusjonspaneler eller måleskap for:

• Energimåling
• Strømovervåking
• Beskyttende relé
• Lastestyringssystemer

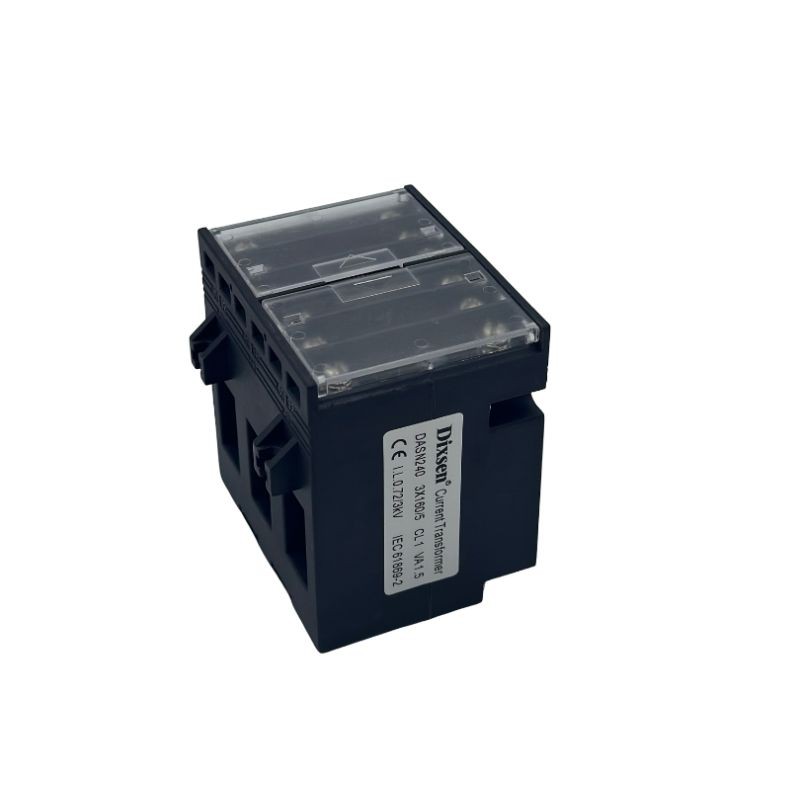

DASN240-seriens 3-fasede LV-strømtransformator representerer en integrert tre-fasestrømtransformatorløsning, konstruert for å konsolidere målefunksjonalitet for tre-elektriske systemer i et enkelt, robust, støpt kabinett. Denne enhetlige utformingen inneholder tre uavhengige magnetiske kjerner og sekundærviklinger-tilsvarer fasene L1, L2 og L3-i et kompakt, monolittisk hus laget av{10}}flammehemmende isolasjonsmateriale av høy kvalitet.

En primær applikasjonsfordel er dens direkte-tilpasningsformfaktor, spesifikt utformet for sømløs montering sammen med tre-fasede strømbrytere (MCCBer) i distribusjonspaneler, motorkontrollsentraler (MCC) og bryterenheter. Denne nærliggende installasjonen eliminerer de romlige og logistiske kompleksitetene forbundet med utplassering av tre individuelle, diskrete strømtransformatorer, og gir dermed betydelige reduksjoner i panelfotavtrykk, ledningsarbeid og total igangkjøringstid.

Elektrisk er serien designet for universell interoperabilitet, og gir en standardisert 5-Ampere sekundærstrømutgang som sikrer direkte kompatibilitet med et bredt spekter av kommersielt og industrielt måleutstyr, energianalysatorer og beskyttelsesreleer. Denne plug-and-play-funksjonen letter integrering i både nye installasjoner og ettermonteringsprosjekter uten å kreve ekstra signalbehandling.

DASN240-seriens 3-fasede LV-strømtransformator tilbys med et utvalg av primærstrømklassifiseringer som spenner fra 60 Ampere til 200 Ampere, noe som gjør den ideell for feeder-kretsovervåking, sub-måleapplikasjoner og lastbeskyttelse i lavspente AC-strømsystemer (vanligvis opptil 600V). Nøkkelytelsesegenskaper inkluderer definerte nøyaktighetsklasser (f.eks. 0,5 % for måling eller 5P for beskyttelse), lavfase-vinkelfeil og en spesifisert belastningskapasitet for å opprettholde signalintegriteten på tvers av tilkoblede enheter.

Sammendrag av kjerneverdiforslag:

Space Optimization: Trippel funksjonalitet i én fysisk enhet.

Installasjonseffektivitet: Forenklet montering og kabling ved siden av MCCB-er.

Systemkompatibilitet: Universell 5A-utgang for målere og releer.

Applikasjonsdekning: Designet for vanlige-lavstrøm tre-fasekretser (60A–200A).

Parametere

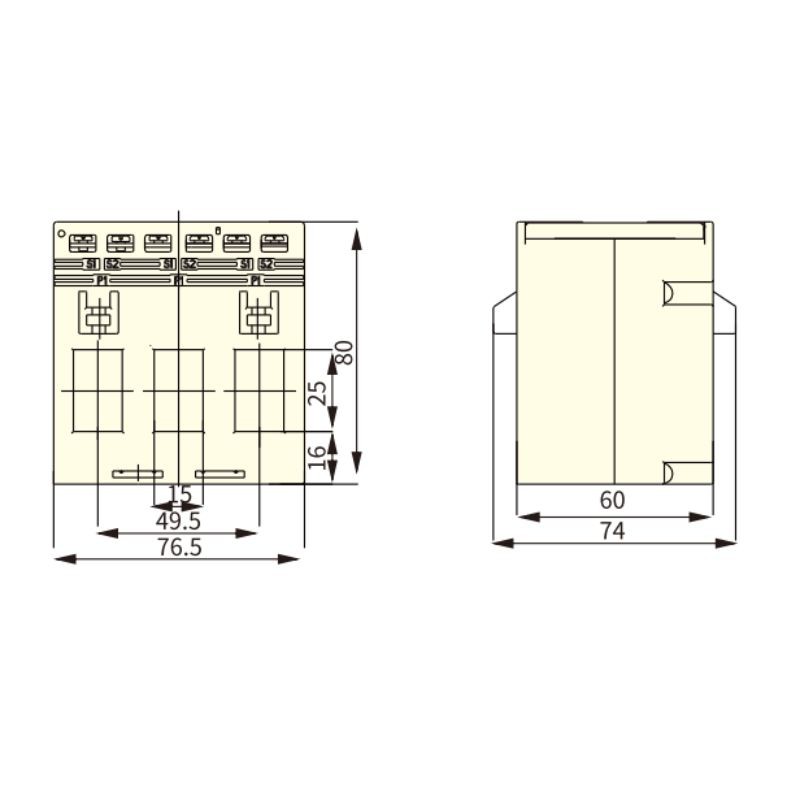

Dimensjon (mm)
