AC 3-fase transformator





1. Grunnleggende definisjon og operasjonelt prinsipp

En trefasestrømtransformator (CT) er en spesialisert instrumenttransformator konstruert for flerfasevekselstrømsystemer. Den fungerer som en presisjonsskaleringsenhet som konverterer primærstrømmer med høy-størrelse (som varierer fra titusener til tusenvis av ampere) til standardiserte, isolerte og proporsjonalt reduserte sekundærstrømmer. Denne transformasjonen muliggjør sikker, nøyaktig og pålitelig overvåking, måling og beskyttelse av tre-fase elektriske nettverk ved å kommunisere med enheter med lav-strøm som energimålere, beskyttelsesreleer og datainnsamlingssystemer.



Kjernedriftsprinsipp: Det opererer på de grunnleggende lovene for elektromagnetisk induksjon (Faradays lov). Vekselstrømmen i hver primærleder genererer en proporsjonal vekslende magnetisk fluks i sin respektive kjerne, som deretter induserer en nedskalert-strøm i sekundærviklingen. Transformasjonsforholdet (f.eks. 100:5) forblir konstant under spesifiserte forhold.



2.Montering og formfaktor

DIN-skinnemontering: Designet for rask installasjon-løs uten verktøy på standard DIN-skinner (EN 60715) inne i kontrollpaneler og fordelingstavler.

• Panelfeste: Festes via skruer eller bolter direkte til en bakplate eller panel.
• Gjennom-hull (vindu-type): Hovedlederen (samleskinne eller kabel) går ganske enkelt gjennom den sentrale åpningen.
• Bøssing-Type: Monteres direkte på transformator- eller strømbryterbøssinger.



Typiske applikasjoner

• Industriell kraftdistribusjon: Overvåking av mate- og grenkretser i produksjonsanlegg.
• Kommersiell og datasenterinfrastruktur: Strømovervåking med høy-tetthet for serverrack og HVAC-systemer.
• Fornybare energisystemer: Nettbaserte-utgangsmålinger av inverter og kombinasjonsbokser for solenergianlegg.
• Motorkontroll og beskyttelse: Motorkretser med høy-effekt og mykstartersystemer.
• Energy Management Submetering: Leietakerfakturering, lastprofilering og bærekraftsrapportering.

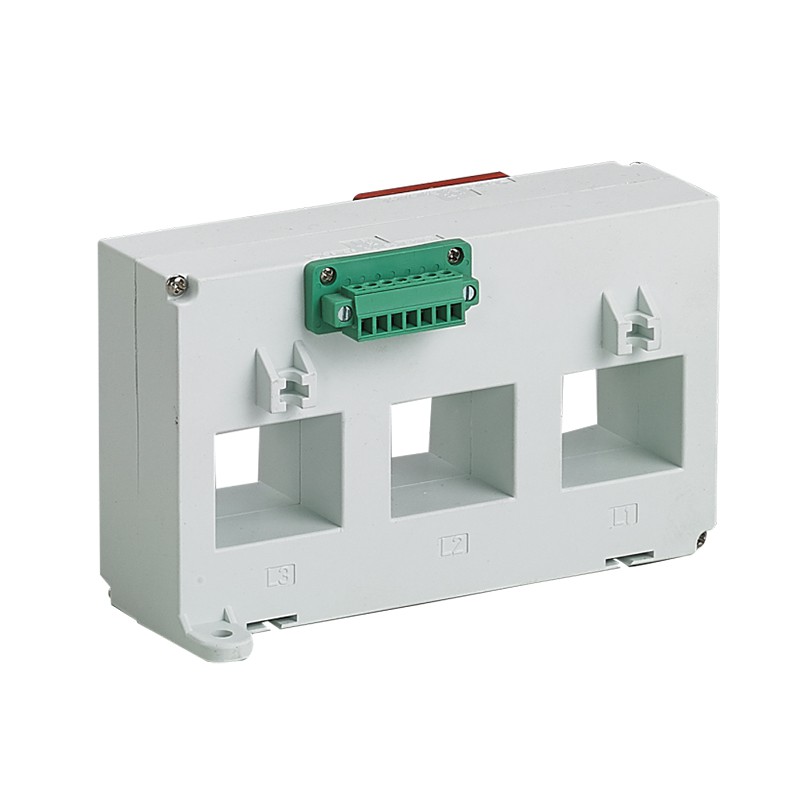

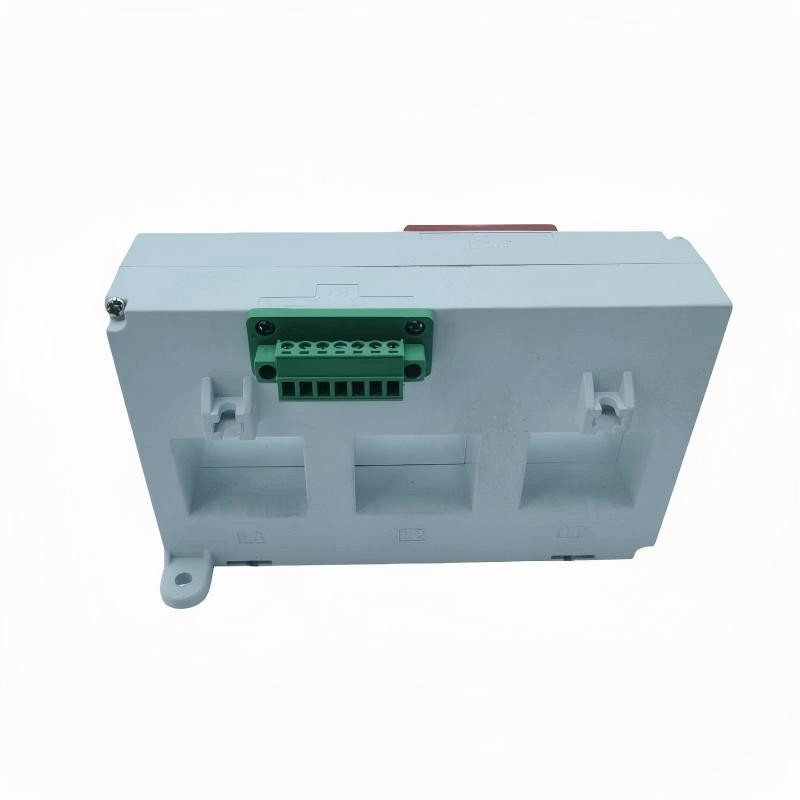

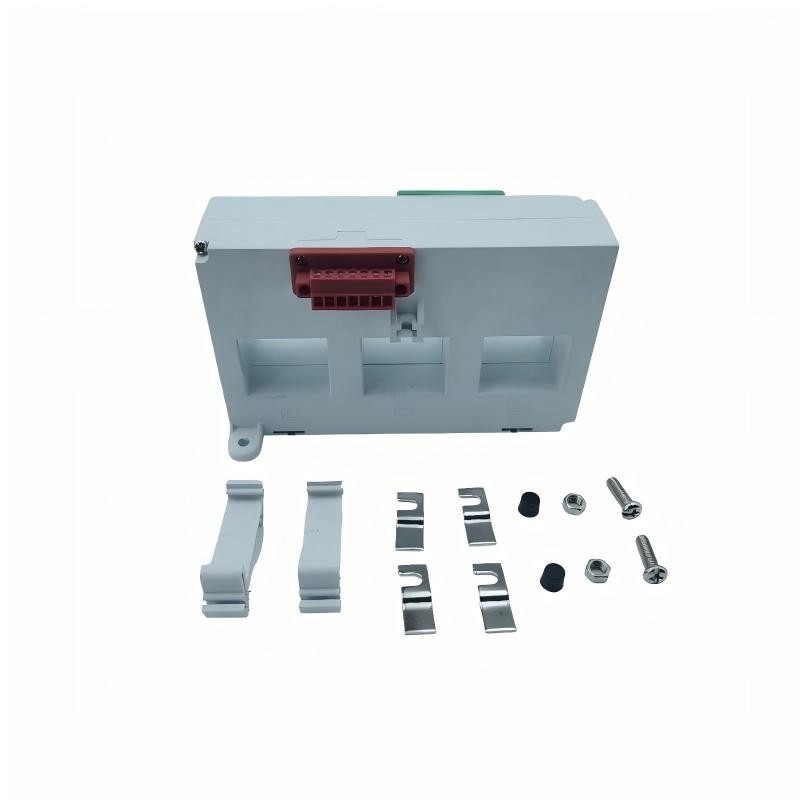

Optimaliser panelplass og forenkle installasjonen med QC3N1-45 AC 3-fase transformator – en avansert DIN-skinnemontert løsning konstruert for høy-strømapplikasjoner som krever presisjon, pålitelighet og plasseffektivitet. Denne integrerte solid-kjernetransformatoren transformerer trefasestrømmåling ved å kombinere tre målekanaler til én enkelt robust enhet, redusere kompleksiteten og akselerere distribusjon i industrielle, kommersielle og bruksmiljøer.



Kjerneinnovasjon: Integrert design for forenklede systemer

QC3N1-45 AC 3-fase transformator erstatter tre separate strømtransformatorer med en enhetlig, kompakt enhet konstruert for DIN-skinnemontering.

• Enkelt-enhetsinstallasjon: Monter én gang, ledning én gang – noe som reduserer installasjonstid og arbeid betydelig.
• Ryddig og organisert layout: Eliminerer sammenfiltrede ledninger og flere monteringspunkter, og forbedrer paneltilgjengelighet og estetikk.
• Feil-motstandsdyktig konfigurasjon: For-kablede interne tilkoblinger reduserer risikoen for fase- eller kablingsfeil, noe som sikrer pålitelig drift fra starten av.



Plass-sparende DIN-skinnemontering for moderne paneler

• Kompakt fotavtrykk: Opptar opptil 60 % mindre plass enn en tilsvarende tre-CT-enhet, og frigjør verdifull eiendom i overfylte innhegninger.
• TS35/7.5/15 skinnekompatibel: Rask å installere sammen med strømbrytere, kontaktorer og andre DIN-skinnekomponenter.
• Strømlinjeformet panelbygging: Muliggjør renere, mer modulær paneldesign samtidig som den totale kabinettstørrelsen og kostnadene reduseres.



Hvorfor velge QC3N1-45AC 3 fase transformator?

Fordel	Påvirkning
Plasseffektivitet	Frigjør panelplass for tilleggskomponenter eller fremtidig utvidelse
Installasjonshastighet	Reduserer arbeidstid og akselererer igangkjøring av prosjekter
Forenkling av ledninger	Minimerer tilkoblingspunkter og potensielle feil
Ytelseskonsistens	Matchende kanaler sikrer jevn nøyaktighet på tvers av alle tre fasene
Skalerbarhet	Dekker et bredt gjeldende utvalg med én enkelt produktfamilie



Sammendrag av tekniske spesifikasjoner

Type: Kombinert 3-fase solid-core strømtransformator

Primærstrøm: 300A, 400A, 500A, 600A (konfigurerbar)

Sekundær utgang: 5A (1A valgfritt)

Nøyaktighetsklasse: Klasse 1.0 (Klasse 0.5 tilgjengelig)

Nominell belastning: Mindre enn eller lik 5 VA

Frekvens: 50/60 Hz

Montering: DIN-skinne (35 mm)

Isolasjonsspenning: 0,72 kV

Driftstemperatur: -25 grader til +70 grader



Oppgrader din høye-strømmålestrategi med QC3N1-45 - der avansert integrasjon møter robust ytelse i en plassbesparende-DIN-skinnepakke. Enten du strømlinjeformer en ny panelkonstruksjon eller ettermonterer et eksisterende system, leverer denne transformatoren nøyaktigheten, påliteligheten og effektiviteten som kreves av dagens utfordringer med strømovervåking.







Parametere

Modell	Forhold[A]	Byrde[VA]
		Klasse 1
QC3N1-45	300/5	2.5
QC3N1-45	400/5	2.5
QC3N1-45	500/5	2.5
QC3N1-45	600/5	2.5

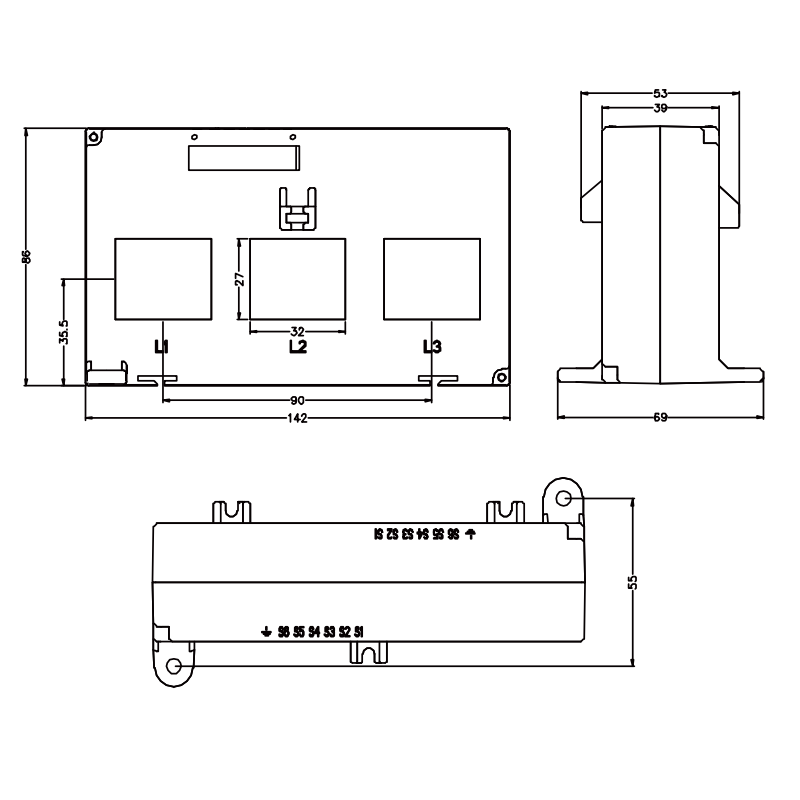

Dimensjon (mm)
